Hva er aluminiumstøping? En komplett guide til aluminiumstøpedeler

Aluminiumsstøping er en produksjonsprosess der smeltet aluminium helles eller injiseres i en form for å produsere en formet del. Når den er avkjølt og størknet, fjernes delen fra formen, noe som resulterer i en komponent som stemmer godt overens med ønsket geometri. Det er en av de mest brukte metallformingsmetodene i verden, og står for mer enn 20 % av alt aluminium som brukes globalt i applikasjoner som spenner fra bilmotorblokker til forbrukerelektronikkhus.

Kjernen appell av aluminium støping ligger i dens kombinasjon av lette egenskaper, høy styrke-til-vekt-forhold, korrosjonsbestandighet, og utmerket varmeledningsevne. Aluminiums lave smeltepunkt (~660°C sammenlignet med ståls ~1370°C) gjør det også energieffektivt å behandle, noe som reduserer produksjonskostnadene på tvers av produksjonsmiljøer med høyt volum.

Hvordan aluminiumstøpeprosessen fungerer

Mens forskjellige støpemetoder varierer i verktøy og teknikk, følger den grunnleggende prosessen en konsekvent sekvens av trinn:

1. Form forberedelse: Formen eller formen rengjøres, forvarmes og belegges med et slippmiddel for å forhindre at den fester seg.
2. Smelting: Aluminiumlegeringsblokker smeltes i en ovn, typisk ved temperaturer mellom 700°C og 750°C.
3. Helling eller injeksjon: Det smeltede metallet føres inn i formhulen, enten ved tyngdekraft eller under trykk avhengig av metoden som brukes.
4. Størkning: Aluminiumet avkjøler og stivner inne i formen. Avkjølingstiden varierer fra sekunder (dysestøping) til minutter (sandstøping) avhengig av delstørrelse og metode.
5. Utkast og trimming: Den størknede delen fjernes, og overflødig materiale (flash, porter, stigerør) trimmes bort.
6. Etterbehandling: Deler kan gjennomgå varmebehandling, maskinering, overflatebehandling eller kvalitetskontroll.

Hele syklusen for en høytrykkspressstøpt del kan fullføres i under 60 sekunder for små komponenter, noe som gjør aluminiumsstøping svært egnet for masseproduksjonsmiljøer.

Hovedtyper av aluminiumsstøping

Ikke alle aluminiumsstøpeprosesser er like. Hver metode har distinkte fordeler, kostnadsprofiler og ideelle brukstilfeller. De fem vanligste typene er:

1. Støping

Smeltet aluminium injiseres i en herdet ståldyse under trykk på 1.500 til 25.000 psi . Denne metoden gir utmerket dimensjonsnøyaktighet og jevn overflatefinish. Den er ideell for høyvolumproduksjon av komplekse, tynnveggede deler. Typiske bruksområder inkluderer transmisjonshus, braketter og elektroniske kabinetter. Verktøykostnadene er høye - matriser kan koste $10 000 til $100 000 — men enhetskostnadene faller kraftig i skala.

2. Sandstøping

Et mønster er pakket i sand for å lage et formhulrom. Smeltet aluminium helles inn av tyngdekraften. Sandstøping støtter svært store deler og komplekse indre geometrier gjennom kjerner. Det er den mest fleksible metoden, men gir grovere overflatebehandling og krever mer etterbearbeiding. Verktøykostnadene er ofte lave under 1000 dollar for enkle mønstre. Den er mye brukt til motorblokker, pumpehus og prototyper.

3. Permanent formstøping (Gravity Die Casting)

Smeltet aluminium helles i gjenbrukbare metallformer under gravitasjon eller lavt trykk. Denne metoden oppnår bedre mekaniske egenskaper enn sandstøping på grunn av raskere størkningshastigheter, noe som resulterer i en finere kornstruktur. Former kan vare til 10 000 til 100 000 sykluser . Vanlige bruksområder inkluderer sylinderhoder, hjul og strukturelle bilkomponenter.

4. Investeringsstøping (Lost Wax Casting)

Et voksmønster belegges i keramisk slurry, herdes, og deretter smeltes voksen ut. Smeltet aluminium fyller den keramiske formen. Denne prosessen gir den høyeste dimensjonsnøyaktigheten og er i stand til å gjengi svært fine detaljer. Det er ofte brukt i romfart, medisinsk utstyr og forsvarskomponenter hvor toleranser kan være så små som ±0,1 mm. Det er tregere og dyrere per enhet enn presstøping.

5. Lavtrykksstøping (LPDC)

Smeltet aluminium skyves oppover i en dyse ved bruk av lavt gasstrykk (vanligvis 0,1 til 1,0 bar ). Den kontrollerte fyllingen reduserer turbulens og porøsitet, og forbedrer den mekaniske integriteten. LPDC er den foretrukne metoden for aluminiumsfelger til biler og strukturelle komponenter hvor både kvalitet og produksjonsvolum er avgjørende.

Vanlige aluminiumslegeringer som brukes i støping

Valget av aluminiumslegering påvirker direkte mekaniske egenskaper, støpeevne, korrosjonsbestandighet og bearbeidbarhet. De mest brukte støpelegeringene inkluderer:

• A380: Den mest populære støpelegeringen. Tilbyr god fluiditet, trykktetthet og motstand mot varmesprekker. Brukes i bilkomponenter og forbrukerprodukter.
• A356: Utmerket styrke og korrosjonsbestandighet etter varmebehandling. Vanlig i romfarts- og bilkonstruksjonsdeler.
• A413: Meget høy fluiditet og trykktetthet. Foretrukket for hydrauliske sylindre og intrikate tynnveggede støpegods.
• 535 (Almag 35): Høy korrosjonsbestandighet og utmerket bearbeidbarhet. Brukes i marine- og matforedlingsutstyr.
• B390: Høy hardhet og slitestyrke. Egnet for motorblokker og sylinderforinger som krever slitestyrke.

Silisiuminnhold er en nøkkelvariabel i støpelegeringer— legeringer med 5–13 % silisium gir den beste støpeevnen ved å forbedre flyten og redusere krympingsporøsiteten under størkning.

Hva brukes aluminiumstøpedeler til?

Aluminium støpte deler vises i praktisk talt alle større produksjonssektorer. Anvendelsene deres gjenspeiler materialets allsidighet og presisjonen som kan oppnås gjennom støpeprosesser:

Bilindustri

Bilsektoren er den største forbrukeren av aluminiumsstøpegods, og representerer ca 75 % av den totale produksjonen av aluminiumsstøping i Nord-Amerika . Nøkkeldeler inkluderer motorblokker, sylinderhoder, girkasser, fjæringsknoker, bremsekalipere og hjul. Lettvektsmandater for kjøretøy – drevet av drivstofføkonomi og krav til EV-rekkevidde – øker denne etterspørselen ytterligere.

Luftfart og forsvar

Luftfartsapplikasjoner krever høye styrke-til-vekt-forhold og stramme dimensjonstoleranser. Investering og sandstøping brukes til å produsere turbinhus, strukturelle flyrammebraketter, avionikkkapslinger og drivstoffsystemkomponenter. Aluminiumsstøpegods her må oppfylle strenge sertifiseringer som f.eks AMS (Aerospace Material Specifications) .

Elektronikk og telekommunikasjon

Hus av støpt aluminium brukes mye i kjøleribber, LED-lysrammer, kabinetter for telekombasestasjoner og chassis for bærbare datamaskiner. Aluminiums termisk ledningsevne på ~155 W/m·K gjør den svært effektiv til å spre varme fra elektroniske komponenter.

Industrielle maskiner og pumper

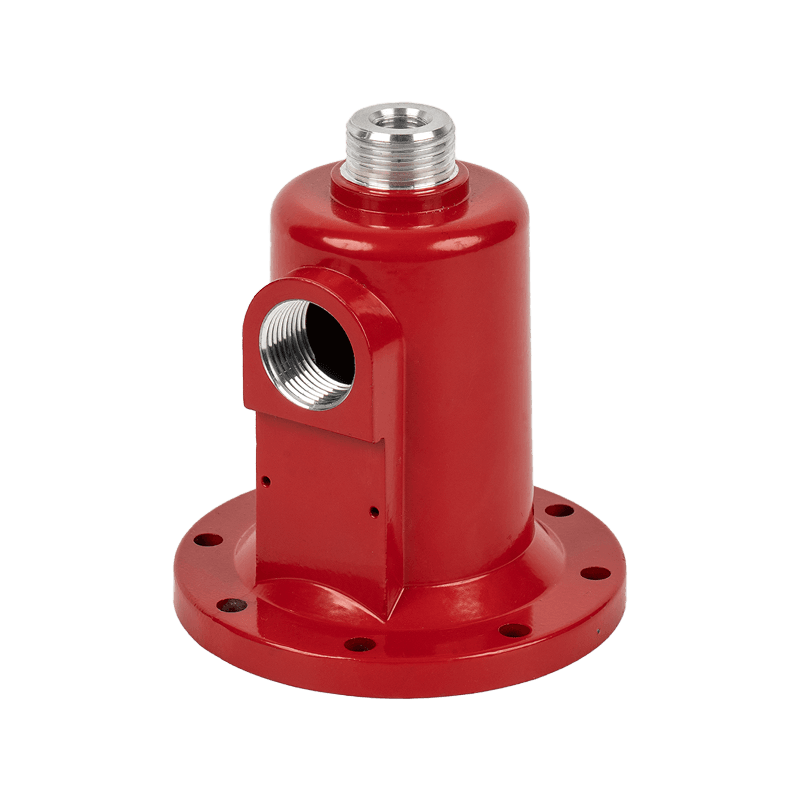

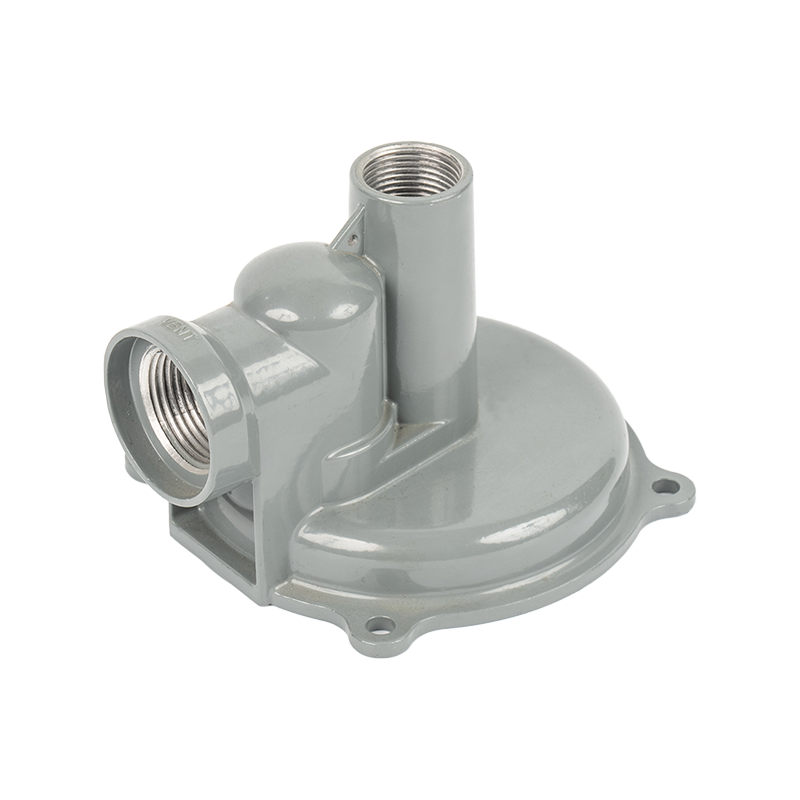

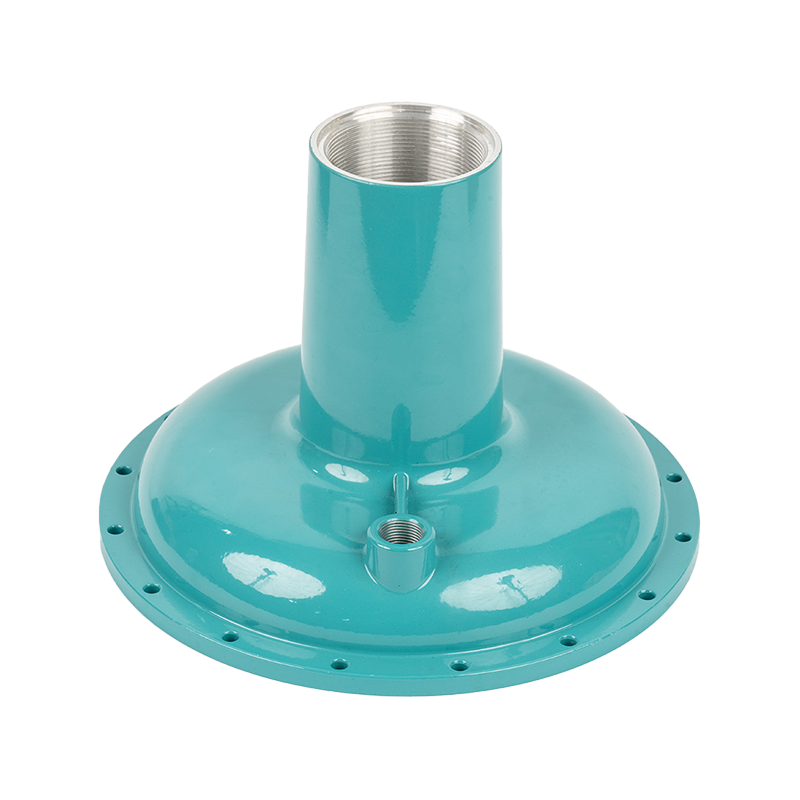

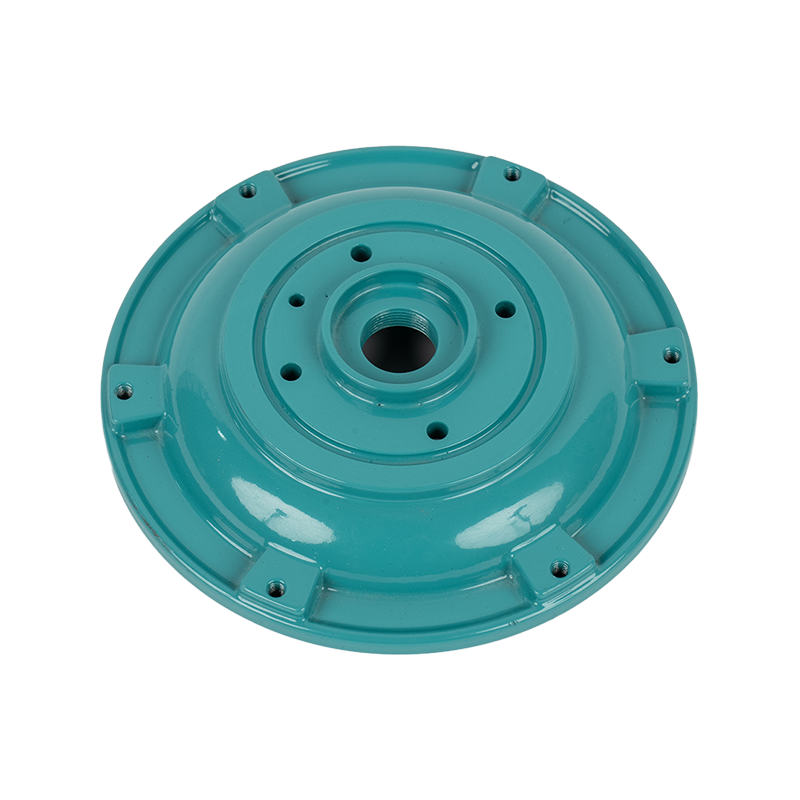

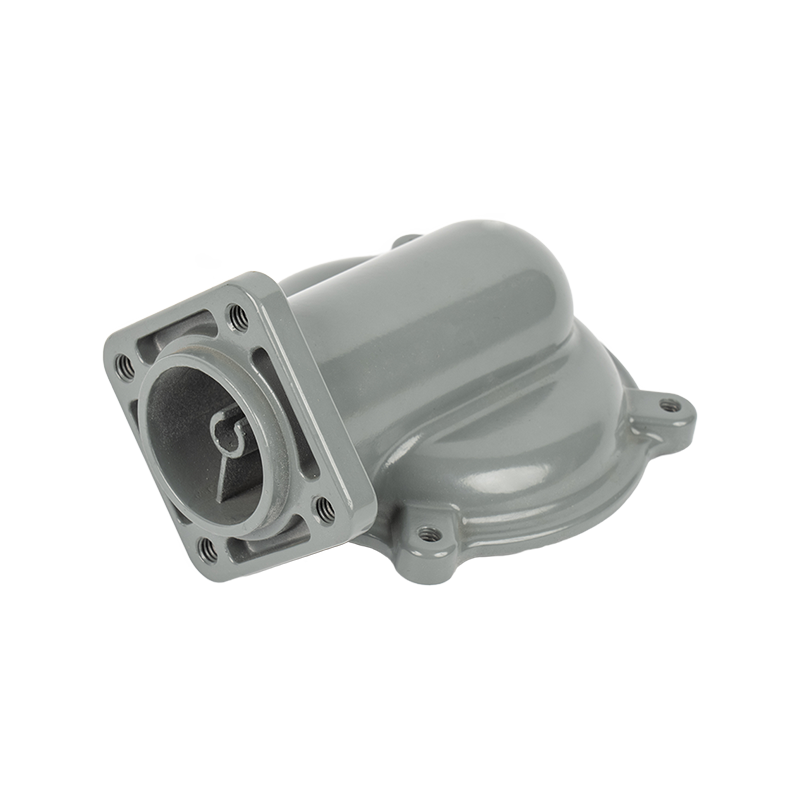

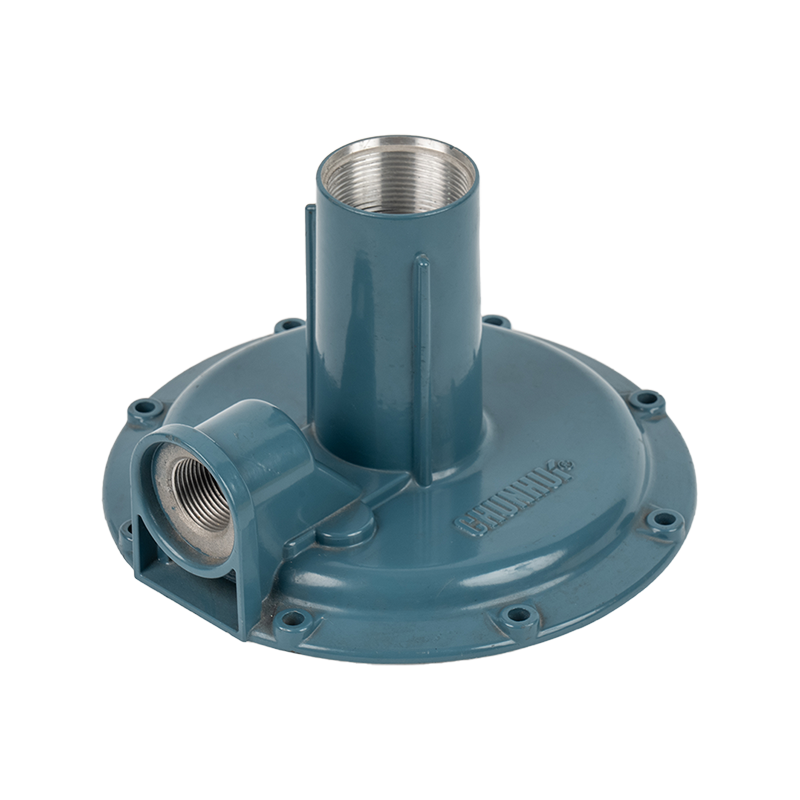

Pumpehus, ventilhus, kompressorkomponenter og girkassehus er rutinemessig laget av aluminiumsstøpegods. Korrosjonsbestandigheten til legeringer som 535 forlenger levetiden betydelig i væskehåndteringsutstyr, spesielt i marine eller kjemiske miljøer.

Forbrukerprodukter og elektroverktøy

Fra elektriske verktøyhus til kjøkkenapparater og hageutstyr, aluminiumspressstøpte gir holdbare, lette kabinetter til lave kostnader per enhet. Evnen til å integrere komplekse funksjoner – ribber, knaster, gjenger – direkte i den støpte delen reduserer monteringstrinn og totale komponentkostnader.

Viktige fordeler med aluminiumsstøping

Aluminiumsstøping tilbyr en distinkt kombinasjon av egenskaper som få produksjonsprosesser kan matche på tvers av den samme bredden av bruksområder:

• Lett: Aluminium er ca en tredjedel av tettheten til stål (2,7 g/cm³ vs. 7,85 g/cm³), noe som reduserer del- og kjøretøyvekten betraktelig.
• Designfleksibilitet: Komplekse geometrier, tynne vegger (så lave som 0,5 mm i formstøping) og integrerte funksjoner kan oppnås i ett enkelt støptrinn.
• Korrosjonsbestandighet: Aluminium danner naturlig et beskyttende oksidlag, noe som gjør støpte deler egnet for tøffe miljøer uten ekstra belegg.
• Høy termisk og elektrisk ledningsevne: Muliggjør effektiv varmestyring og ledningsevne i elektroniske og elektriske applikasjoner.
• Resirkulerbarhet: Aluminium er 100 % resirkulerbar uten tap av egenskaper, og gjenvinning krever kun ca 5 % av energien nødvendig for å produsere primæraluminium – en stor bærekraftsfordel.
• Kostnadseffektivitet i stor skala: Spesielt høytrykkspressstøping gir svært lave kostnader per enhet for store produksjonsserier, noe som ofte gjør det til det mest økonomiske alternativet for komplekse deler over 50 000 enheter per år.

Begrensninger og utfordringer å forstå

Ingen produksjonsprosess er uten avveininger. Kjøpere og ingeniører bør være klar over følgende praktiske begrensninger:

• Porøsitet: Gass- og krympeporøsitet er de vanligste defektene i aluminiumsstøpegods. Høytrykkspressstøping er spesielt utsatt. Vakuumassistert støping og riktig ventilasjonsdesign bidrar til å dempe dette.
• Høye verktøykostnader for støping: Ståldyser for HPDC krever betydelige forhåndsinvesteringer, noe som gjør det uøkonomisk for lavvolumproduksjon (vanligvis færre enn 5 000–10 000 deler).
• Begrenset sveisbarhet: Mange støpelegeringer har begrenset sveisbarhet på grunn av porøsitet og legeringssammensetning. A356-T6 er et av de mer sveisevennlige alternativene.
• Lavere styrke vs. stål: Selv høyfaste aluminiumsstøpte oppnår typisk strekkstyrker på 200–350 MPa , godt under mange konstruksjonsstål. Dette begrenser bruken i strukturelle applikasjoner med høyest belastning.
• Utkastvinkler kreves: Deler må designes med trekkvinkler (vanligvis 1°–3°) for å muliggjøre fjerning fra formen, noe som begrenser visse geometrier.

Hvordan velge riktig aluminiumsstøpemetode

Å velge riktig støpeprosess krever balansering av flere faktorer. Bruk følgende beslutningskriterier som en praktisk veiledning:

• Volum: For kjører over 10 000 enheter, gir formstøping vanligvis den beste kostnaden per del. Sandstøping er mer økonomisk under 1000 enheter.
• Delstørrelse og vekt: Sandstøping håndterer svært store deler (hundrevis av kilo) som ikke får plass i en støpemaskin. Pressstøping er best for deler under ~25 kg.
• Krav til mekaniske egenskaper: Hvis T6 varmebehandling er nødvendig for styrke, foretrekkes permanent mugg eller investeringsstøping med A356-legering fremfor HPDC, som er utsatt for porøsitet som forringer varmebehandlingsresponsen.
• Dimensjonstoleranse: HPDC oppnår toleranser på ±0,1–0,2 mm; sandstøping er typisk ±0,5–1,0 mm eller bredere avhengig av mønsterkvalitet.
• Ledetid og prototyping: Sandstøping og investeringsstøping støtter raskere prototypegjentakelser uten kostbart verktøy. 3D-printede sandformer brukes nå for å redusere prototypens ledetider ytterligere dager i stedet for uker .

Kvalitetsstandarder og inspeksjon i aluminiumstøpedeler

Kvalitetssikring er kritisk i aluminiumsstøping, spesielt for sikkerhetskritiske komponenter i bil- og romfartssektoren. Standard inspeksjonsmetoder inkluderer:

• Røntgen og CT-skanning: Ikke-destruktiv testing for indre porøsitet, krympehull og inneslutninger. Vanlig i romfarts- og bilkonstruksjonsdeler.
• Koordinatmålemaskin (CMM): Verifiserer dimensjonsnøyaktighet mot CAD-spesifikasjoner til toleranser så tette som ±0,01 mm.
• Fargepenetrant og fluorescerende inspeksjon: Oppdager overflatebrytende sprekker og diskontinuiteter.
• Strekk- og hardhetstesting: Verifiserer at mekaniske egenskaper oppfyller spesifikasjonene for legering og varmebehandling.
• Spektrometrisk analyse: Bekrefter at legeringssammensetningen oppfyller de nødvendige spesifikasjonene, for eksempel ASTM B85 for aluminiumspressstøpte.

Anerkjente leverandører av aluminiumsstøping opererer under IATF 16949 (bilkvalitetsstyring) eller AS9100 (luftfartskvalitetsstyring) sertifiseringer, som sikrer systematisk prosesskontroll og sporbarhet fra råmateriale til ferdig del.
