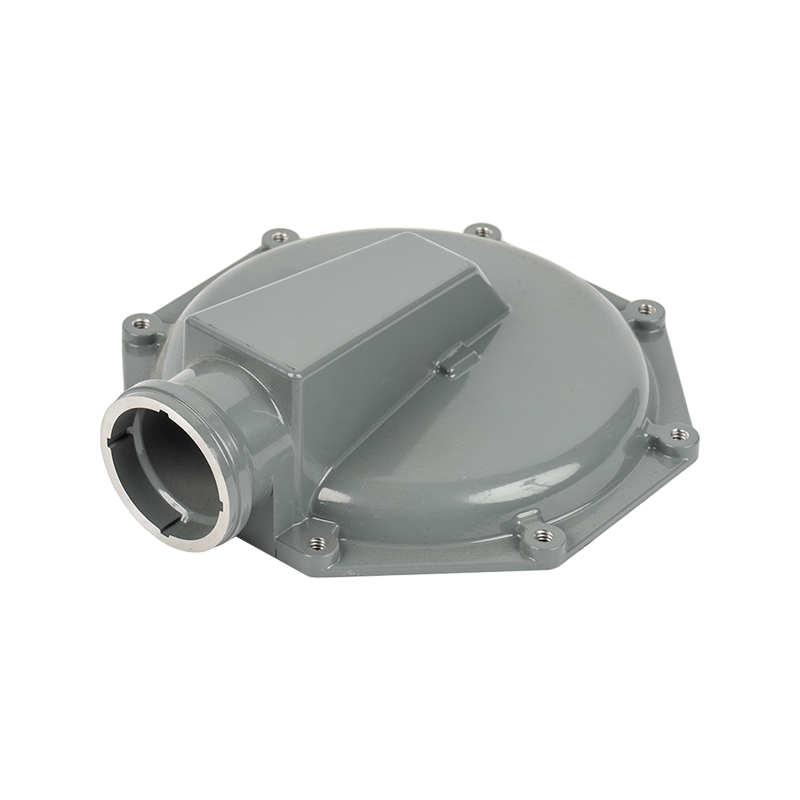

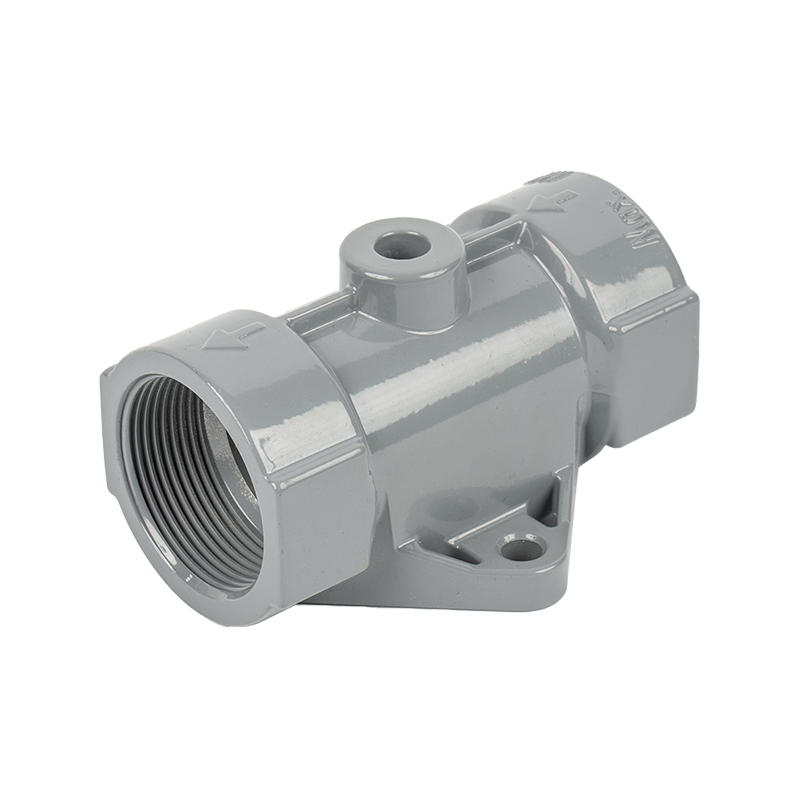

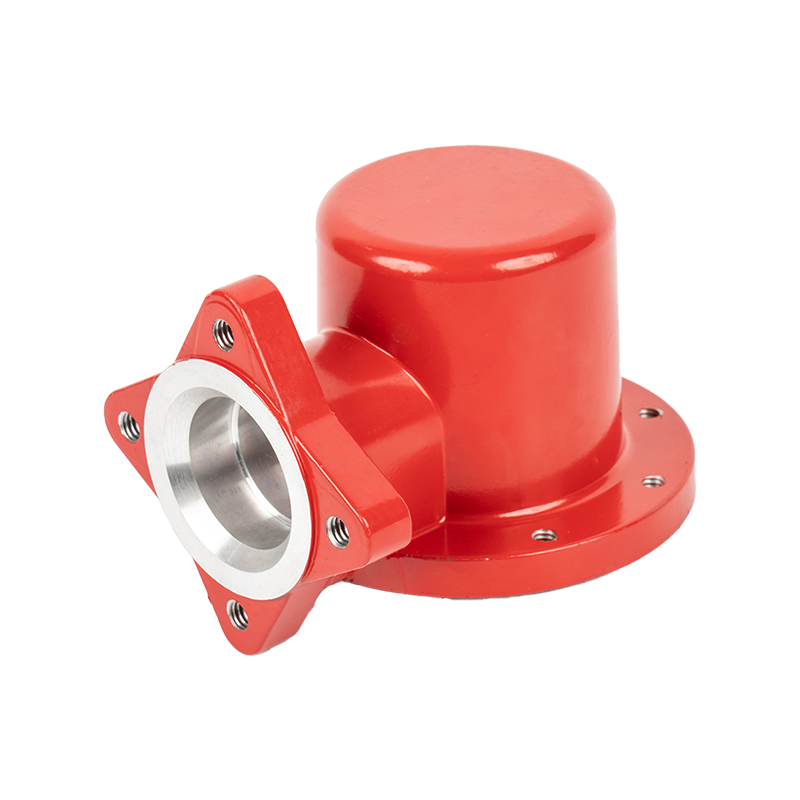

Hva er en trykkreduserende ventil av høy styrke i aluminium

A høystyrke trykkreduksjonsventil i aluminium (PRV) er en presisjonsstrømkontrollenhet konstruert for automatisk å senke et oppstrøms forsyningstrykk til et stabilt, forhåndsbestemt nedstrøms arbeidstrykk – uavhengig av svingninger i innløpsforhold eller strømningsbehov. I motsetning til konvensjonelle motstykker i messing eller rustfritt stål, er disse ventilene produsert av aluminiumslegeringer av romfartskvalitet eller industrikvalitet, og kombinerer mekanisk robusthet med en dramatisk redusert komponentvekt.

Kjernedriftsprinsippet er avhengig av en fjærbelastet membran eller stempelenhet. Nedstrøms trykk virker mot diafragmaen; når den overskrider fjærinnstillingspunktet, lukkes hovedventilsetet proporsjonalt, og begrenser strømmen til likevekten er gjenopprettet. Denne selvregulerende oppførselen er helt mekanisk og krever ingen ekstern strøm, noe som gjør den iboende pålitelig i fjerntliggende eller sikkerhetskritiske installasjoner.

Aluminiumskonstruksjon introduserer et overbevisende sett av avveininger. Materialets tetthet er omtrent en tredjedel av stål, noe som gjør det mulig for ingeniører å spesifisere PRV-er i vektfølsomme sammenstillinger - bærbare pneumatiske verktøy, bakkestøtteutstyr for fly, lette vanningsmanifolder og batteridrevne væskesystemer - uten å ofre trykkholdende integritet.

Markedet for aluminiums-PRV-er har utvidet seg betraktelig ettersom væskekraft-, prosess- og HVAC-industriene søker komponenter som oppfyller strammere vektbudsjetter samtidig som de overholder stadig mer krevende trykk- og miljøstandarder. Å forstå de metallurgiske, mekaniske og bruksmessige dimensjonene til disse ventilene er avgjørende for ingeniører, innkjøpsspesialister og vedlikeholdsfagfolk som spesifiserer eller administrerer dem.

Valg av legeringer og metallurgiske hensyn

Ikke alt aluminium er skapt like. PRV-kropper i aluminium med høy styrke er vanligvis støpt eller maskinert fra en av tre legeringsfamilier, hver optimalisert for en annen kombinasjon av styrke, bearbeidbarhet og korrosjonsmotstand.

2000-serien (kobberbærende) legeringer

2024-T4 og 2024-T351 er arbeidshester for luftfartsfester og strukturelle applikasjoner. Deres høye strekkfasthet (470–485 MPa ultimate) kommer fra kobberutfellingsherding. Imidlertid reduserer kobberinnholdet den iboende korrosjonsmotstanden, så PRV-kropper i 2000-serien mottar vanligvis anodoksydbelegg eller kromatomdannelsesbehandlinger når de brukes i fuktige eller kjemisk aggressive miljøer.

6000-serien (magnesium-silisium) legeringer

6061-T6 er den mest spesifiserte legeringen for maskinerte PRV-hus. Med en strekkstyrke på ca. 310 MPa og utmerket sveisbarhet, tilbyr den en balansert profil: sterk nok for bruk ved moderat trykk (opptil 10–25 bar i de fleste kommersielle design), naturlig korrosjonsbestandig i nøytrale medier, og lett maskinert til tette gjengetoleranser som kreves for ventilsetets geometri. Anodisering til 10–25 µm gir ekstra overflatehardhet og slitasjebeskyttelse.

7000-serien (sinklagende) legeringer

7075-T651 leverer den høyeste styrken av en vanlig smi-aluminiumslegering (503 MPa ultimate), nærmer seg flytegrensen til bløtt stål. PRV-produsenter henvender seg til 7075 når innløpstrykket overstiger 70 bar eller når ventilen må tåle betydelig mekanisk utmattelsesbelastning – som i mobile hydrauliske kretser utsatt for støt og vibrasjoner. Avveiningen er lavere bruddseighet og følsomhet for spenningskorrosjonssprekker i miljøer med høyt kloridinnhold, noe som krever nøye overflatebeskyttelse og designgjennomgang.

Tetnings- og innvendige komponentmaterialer må velges for å komplementere aluminiumskroppen. Fjærer i rustfritt stål (kvalitet 302 eller 316), PTFE-belagte eller rustfrie stempelstenger og NBR-, EPDM- eller FKM-elastomermembraner er standardkombinasjoner. Galvanisk kompatibilitet mellom aluminiumskroppen og eventuelle indre deler av jernholdig eller kobberlegering styres gjennom anodisering, beskyttende belegg eller dielektriske isolatorer der det er nødvendig.

Nøkkelytelsesattributter

Design Features and Construction Types

PRV-er av høy styrke i aluminium er tilgjengelige i to primære konstruksjonstyper, hver tilpasset et distinkt trykk- og strømningsregime.

Direct-Acting (Spring-Over-Diaphragm) Design

I en direktevirkende PRV virker nedstrømstrykket direkte under membranen, mot en justerbar trykkfjær over den. Når utløpstrykket faller, åpner fjæren hovedåpningen; stigende trykk komprimerer fjæren for å lukke den. Denne designen er iboende enkel – få bevegelige deler, kompakt konvolutt, lav pris – men har en karakteristikk "droppe" : utløpstrykket synker litt når strømningen øker, fordi fjæren må komprimeres ytterligere for å opprettholde kraftbalansen ved høyere strømningshastigheter. Droop of 5–15% is typical. Direktevirkende aluminium PRV-er er ideelle for pneumatiske verktøy, luftregulering ved brukspunkt og instrumenteringslinjer med lav strømning.

Pilotdrevet design

Pilotdrevne aluminium PRV-er bruker en liten direktevirkende pilotventil for å registrere utløpstrykket og modulere et større hovedstempel eller membran. Pilotkretsen forsterker kontrollsignalet, reduserer fall til mindre enn 1 % og muliggjør stabil regulering over brede strømningsområder. Denne arkitekturen passer til industrielle prosesslinjer, høyflytende pneumatiske systemer og applikasjoner der settpunktsnøyaktighet er kritisk. Det ekstra pilottrinnet øker kroppslengden og kostnadene litt, men forbedrer reguleringsnøyaktigheten betydelig.

Overflatebehandlinger som forlenger levetiden

Råaluminium, mens det er naturlig beskyttet av en tynn oksidfilm, drar betydelig nytte av konstruerte overflatebehandlinger i ventilapplikasjoner:

1. Type II Anodizing (5–10 µm): Forbedrer kosmetisk korrosjonsbestandighet og gir en kjemisk bindbar overflate for tetningsmidler og smøremidler. Suitable for indoor pneumatic service.
2. Type III hard anodisering (25–50 µm): Produserer en keramisk hard overflate (400–600 HV) som motstår erosjon fra høyhastighetsmedier og mekanisk slitasje fra glidende stempelkontakter. Foretrukket for hydrauliske og høysyklus pneumatiske PRV-er.
3. Chromate Conversion Coating (Alodine/Alochrome): Tilfører galvanisk beskyttelse og fungerer som et primer-heftelag for malte eller pulverlakkerte utvendige overflater. Common in aerospace and defense applications.
4. PTFE-Impregnated Anodizing: Reduserer friksjon på glideoverflater (stempelboringer, justeringsgjenger), forbedrer repeterbarheten for settpunkt og reduserer bruddkraften over levetiden.
5. Electroless Nickel Plating (ENP): Brukes på ventilseter og stempelslitasjeflater der aluminiumshardheten er utilstrekkelig; gir en 500–600 HV overflate uten at det går på bekostning av bulklegeringsegenskaper.

Industriapplikasjoner

Vekt-til-styrke-fordelen med høyfaste aluminiums PRV-er har drevet bruk på tvers av et mangfold av sektorer, som hver utnytter en annen faset av materialets egenskaper.

Luftfart og forsvar

Fly hydrauliske og pneumatiske systemer opererer under strenge vektbudsjetter der hvert gram betyr noe. PRV-er i aluminium regulerer forsyningslinjer for trykksetting av kabinen, aktuatorkretser for landingsutstyr og luftnettverk for miljøkontrollsystem (ECS). 2024-T351 og 7075-T651 legeringer foretrekkes, med overflater som samsvarer med MIL-A-8625 Type III anodiseringsspesifikasjoner. PRV-er i disse applikasjonene må bestå vibrasjons- og sjokkkvalifikasjonstester i henhold til MIL-STD-810 for å sikre settpunktstabilitet under belastninger i flykonvolutten.

Industrial Pneumatics and Factory Automation

Trykkluftsystemer i produksjonsanlegg bruker PRV-er i aluminium – ofte med 6061-T6-kropper – ved hvert maskininnløp for å trappe ned topptrykket (vanligvis 8–10 bar) til verktøyets eller aktuatorens arbeidstrykk (4–6 bar). Den lette vekten forenkler integrering i modulære FRL (filter-regulator-smøreapparater), og aluminiums termiske ledningsevne hjelper til med å spre varme som genereres under trykkreduksjonshendelser med høy strømning, og opprettholder konsistente settpunkter under intensive driftssykluser.

Portable and Mobile Equipment

Pneumatiske jackhammere, bærbare generatorer, dykkerutstyr og kjøretøymonterte væskesystemer drar alle fordel av aluminium PRVs reduserte masse. En 6061-basert PRV kan veie 180–250 g der en tilsvarende ventil i rustfritt stål vil overstige 500 g – en meningsfull forskjell i håndholdt eller ryggsekkbåret utstyr der operatørtretthet er en sikkerhetshensyn.

Irrigation and Water Management

Pressstøpte A380 aluminium PRV-er er mye brukt i drypp- og mikrospray-irrigasjonssystemer i landbruket for å opprettholde jevnt emittertrykk på tvers av topografiske variasjoner. Aluminiums motstand mot kalsiumkarbonatavleiring (i forhold til messing i vannforsyninger med høyt karbonatinnhold) og dets konkurransedyktige kostnad per enhet gjør det til det foretrukne materialet i vanningsmanifolder med høyt volum. Utløpstrykk er vanligvis satt i området 1,5–2,5 bar for emitteroptimalisering.

Hydrogen and Alternative Fuel Systems

Nye applikasjoner for ren energi - hydrogenbrenselcellekjøretøyer, elektrolyseanleggsbalansekretser og dispenseringsstasjoner for komprimert naturgass (CNG) - har skapt etterspørsel etter aluminium PRV-er som er kompatible med hydrogengasstjenester. Hydrogensprøhet er en bekymring for høyfaste legeringer: 7000-seriens legeringer krever nøye varmebehandling og overflatepassivering, mens 6061-T6 viser akseptabel motstand ved trykk under 70 bar. Dette er et aktivt område for materialkvalifiseringsarbeid på tvers av bransjen.

How to Select the Right Aluminum PRV

Riktig PRV-valg krever en systematisk evaluering av system- og applikasjonsparametere. Ingeniører bør arbeide gjennom følgende hensyn i rekkefølge:

1. Define inlet and outlet pressure range: Bekreft maksimalt innløpstrykk (P1 maks) og nødvendig utløpssettpunktområde. Bekreft at ventilens nominelle innløpstrykk overstiger P1 maks med minst 10–20 % for sikkerhetsmargin.
2. Calculate required flow coefficient (Cv): Bestem peak system flow-behov (l/min eller SCFM) og bruk produsentens CV-størrelsestabeller for å velge riktig kroppsstørrelse. Underdimensjonering forårsaker høyt trykkfall og ustabilitet; overdimensjonering reduserer reguleringsnøyaktigheten ved lave strømninger.
3. Spesifiser væskekompatibilitet: Bekreft at prosessmediet er kompatibelt med den valgte legeringen, forseglingselastomerene og fjærmaterialet. Skaff datablader for materialkompatibilitet for ikke-standard media.
4. Vurder temperaturområdet: Velg elastomerte tetningsmaterialer (NBR, EPDM, FKM, FFKM) basert på den kombinerte væske- og omgivelsestemperaturen. Hard-anodisert aluminium beholder mekaniske egenskaper til 175 °C; elastomerer er typisk den begrensende komponenten.
5. Velg tilkoblingstype og størrelse: NPT, BSPP eller metriske gjengeforbindelser i ⅛" til 2" (DN6 til DN50) er tilgjengelige; manifold-monterte og push-in-varianter passer til modulære pneumatiske sammenstillinger.
6. Gjennomgå sertifiserings- og samsvarskrav: Applikasjoner kan kreve CE-merking (PED 2014/68/EU), UL-anerkjennelse, CSA-sertifisering eller overholdelse av ATEX/IECEx-direktiver for bruk i farlige områder.
7. Vurder miljø- og overflatebehandlingsbehov: Utendørs, marine eller nedvaskede miljøer garanterer anodisering av type III eller ekstra beskyttende belegg. Spesifiser IP-beskyttelsesklasse (IP65 eller høyere) for beskyttelse mot støv og fuktinntrengning der det er aktuelt.

Installasjon, vedlikehold og levetid

PRV-er i aluminium krever enkle, men konsekvente vedlikeholdspraksis for å levere sin nominelle levetid.

Beste praksis for installasjon

Installer ventilen i retningen spesifisert av produsenten (vanligvis strømningspil horisontal eller vertikal oppover). Sørg for at innløpstilførselen er ren og tørr – trykkluftsystemer bør inkludere en filterseparator eller et koalesceringsfilter oppstrøms for PRV for å forhindre inntrenging av partikler eller fuktighet, noe som forringer seteoverflater og membranintegritet. Teflontape eller gjengetetningsmasse bør påføres sparsomt på NPT/BSPP-gjenger for å unngå hydraulisk låsing i pilotkretsen til pilotdrevne design.

Periodiske inspeksjonsintervaller

Ved bruk av ren trykkluft fungerer 6061 aluminium PRV-er vanligvis vedlikeholdsfritt i 18–24 måneder. I forurensede miljøer med høy luftfuktighet eller kjemisk aktive miljøer er kvartalsvis inspeksjon fornuftig. Inspeksjonspunkter inkluderer: verifisering av utløpstrykksettpunkt (ved hjelp av en kalibrert måler), membran- eller stempeltetningsintegritet (kontrollert ved å observere trykkdrift ved nullstrøm), og visuell inspeksjon av karosseriets utside for korrosjon, spesielt ved gjengede forbindelser der galvaniske par kan eksistere.

Vanlige feilmoduser og utbedring

Kryp (settpunktdrift): Angir vanligvis fjærtretthet eller elastomer kompresjonssett. Kalibrer på nytt; skift ut fjær- eller membranenheten hvis driften overstiger ±5 % av settpunktet. Skravling: Rask oscillasjon av ventilsetet, forårsaket av underdimensjonert ventil for strømningsbehovet, for store innløpstrykkspisser eller forurensede seteoverflater. Rengjør setet; vurder å legge til innløpsdemping eller erstatte med en større ventil. Intern lekkasje (gråt): Slitt sete eller skadet membran; erstatte tetningskomponenter ved hjelp av produsentens reparasjonssett. Aluminiumsseter med strømløs nikkelbelegg er vanligvis feltreparerbare; nakne aluminiumsseter kan kreve utskifting av karosseri hvis erosjonen er avansert.
